HDD Ударни Чукове за Пилотно Сондиране

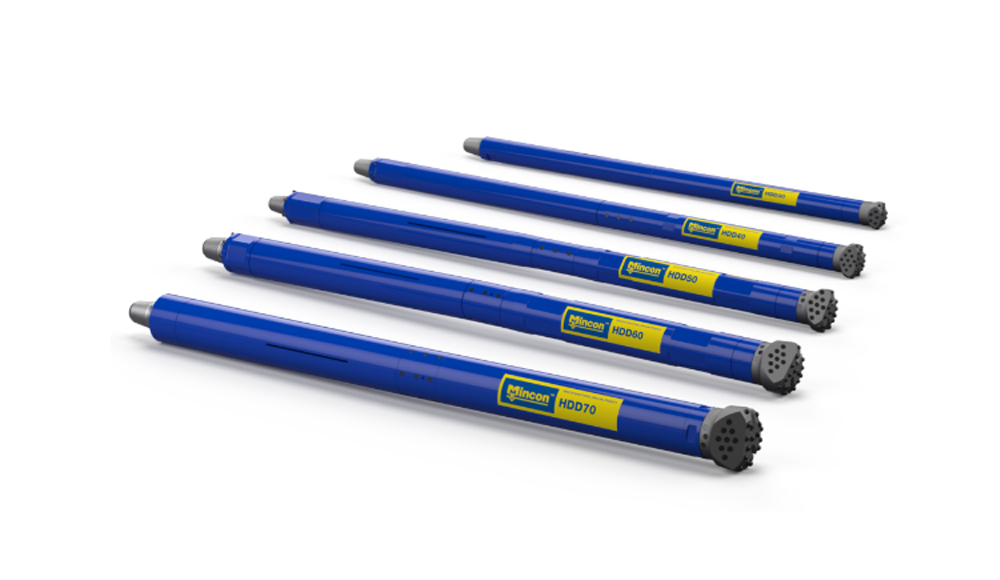

Гамата на Mincon за хоризонтално насочено сондиране (HDD) започва с прецизно изработена селекция от пилотни чукове, налични в размери 3.5” (89 mm), 4.5” (114 mm), 5.25” (133 mm), 6.25” (159 mm) и 7.25” (184 mm).
Приложения: Специално проектирани за задачи, изискващи прецизен контрол на насочването и безпроблемен преход в и извън скалисти формации.
Технически спецификации на HDD пилотни чукове
- Сондажна машина Vermeer: D8 - D10
- Размер на короната: 3.5 инча / 89 мм
- Диаметър на чука: 3.03 инча / 77 мм
- Дължина на чука: 66.4 инча / 1,713 мм
- Тегло на чука: 85 lbs / 38.6 кг
- Резба на задната част: 2 3/8” API Reg Pin
- Момент на затягане: 2,250 - 3,000 lbf.ft
- Минимален въздушен поток < 76.2 м: 11.3 м³/мин при 17.2 bar
- Минимален въздушен поток > 76.2 м: 14.2 м³/мин при 24.1 bar
- Минимален въздушен поток < 250 фута: 400 cfm при 250 psi
- Минимален въздушен поток > 250 фута: 500 cfm при 350 psi
- Качество на въздуха: Препоръчва се използване на охладен въздух
- Сондажна машина Vermeer: D20
- Размер на короната: 4.5 инча / 114.3 мм
- Диаметър на чука: 3.54 инча / 90 мм
- Дължина на чука: 73.5 инча / 1867 мм
- Тегло на чука: 128 lbs / 58 кг
- Резба на задната част: 2 3/8” API Reg Pin
- Момент на затягане: 2,250 - 3,000 lbf.ft
- Минимален въздушен поток < 76.2 м: 11.33 м³/мин при 17.2 bar
- Минимален въздушен поток > 76.2 м: 19.83 м³/мин при 24.1 bar
- Минимален въздушен поток < 250 фута: 400 cfm при 250 psi
- Минимален въздушен поток > 250 фута: 700 cfm при 350 psi
- Качество на въздуха: Препоръчва се използване на охладен въздух
- Сондажна машина Vermeer: D23 - D24 - D40
- Размер на короната: 5.25 инча / 133.35 мм
- Диаметър на чука: 4.06 инча / 103 мм с износващ ръкав, 108 мм сондов корпус
- Дължина на чука: 79 инча / 2007 мм
- Тегло на чука: 183 lbs / 83 кг
- Резба на задната част: 2 3/8” API Reg Pin
- Момент на затягане: 3,000 - 4,000 lbf.ft
- Минимален въздушен поток < 76.2 м: 21.25 м³/мин при 24.1 bar
- Минимален въздушен поток > 76.2 м: 25.5 м³/мин при 24.1 bar
- Минимален въздушен поток < 250 фута: 750 cfm при 350 psi
- Минимален въздушен поток > 250 фута: 900 cfm при 350 psi
- Качество на въздуха: Препоръчва се използване на охладен въздух
- Сондажна машина Vermeer: D40 - D60 - D100
- Размер на короната: 6.25 инча / 158.75 мм
- Диаметър на чука: 5 инча / 127 мм
- Дължина на чука: 81 инча / 2057 мм
- Тегло на чука: 306 lbs / 139 кг
- Резба на задната част: 3 1/2” API Reg Pin
- Момент на затягане: 3,750 - 5,000 lbf.ft
- Минимален въздушен поток < 76.2 м: 25.5 м³/мин при 24.1 bar
- Минимален въздушен поток > 76.2 м: 31.17 м³/мин при 24.1 bar
- Минимален въздушен поток < 250 фута: 900 cfm при 350 psi
- Минимален въздушен поток > 250 фута: 1,100 cfm при 350 psi
- Качество на въздуха: Препоръчва се използване на охладен въздух
- Сондажна машина Vermeer: HDD70D60 - D100 - D130
- Размер на короната: 7.25 инча / 184.15 мм
- Диаметър на чука: 5.75 инча / 146 мм
- Дължина на чука: 82.6 инча (2098 мм до края на API Pin), 78.8 инча (2002.5 мм до рамото на задната част)
- Тегло на чука: 403 lbs / 183 кг
- Резба на задната част: 3 1/2” API Reg Pin
- Момент на затягане: 4,500 - 6,000 lbf.ft
- Минимален въздушен поток < 76.2 м: 25.5 м³/мин при 24.1 bar
- Минимален въздушен поток > 76.2 м: 31.17 м³/мин при 24.1 bar
- Минимален въздушен поток < 250 фута: 900 cfm при 350 psi
- Минимален въздушен поток > 250 фута: 1,100 cfm при 350 psi
- Качество на въздуха: Препоръчва се използване на охладен въздух
Нашите приложения
Минно дело
Mincon обслужва минната индустрия повече от 45 години. Благодарение на глобалната ни мрежа от производствени мощности и центрове за клиентска поддръжка, можем да доставяме и обслужваме Mincon продукти дори в най-отдалечените и труднодостъпни региони на света.
Строителство / Геотехника
Mincon предлага здрави и надеждни сондажни решения за строителни и геотехнически проекти, които гарантират структурна стабилност и безопасност. Нашето оборудване е оптимизирано за градско развитие, инфраструктурни проекти и фундаментни работи, осигурявайки прецизно и надеждно сондиране.
Възобновяема енергия
Подкрепяйки прехода към устойчива енергия, сондажните инструменти на Mincon играят ключова роля в изграждането на вятърни паркове и соларни полета. Нашите решения оптимизират процесите на инсталация, допринасяйки за развитието на глобалната зелена енергийна инициатива.
Геотермално и сондиране на водни кладенци
Големите количества подземни води при сондиране на водни кладенци могат значително да намалят продуктивността. С ниско енергийно потребление и висока ефективност, продуктите на Mincon са се превърнали в първи избор за сондиране на водни кладенци.
